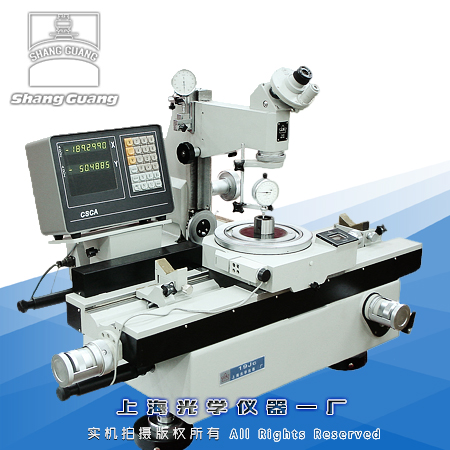

万能工具显微镜 19JC
-
- 产品名称:万能工具显微镜 19JC
- 网站信息迟缓,最新优惠及价格请联系客服
-
仪器特点：
19J系列仪器属计量仪器的经典机型，几乎包括了所有几何量检测的一切手段，仪器功能全、精度高及操作简便、经久耐用，是精密机械行业的常规装备，也是各级技术监督、计量检测部门的有效检测依据，是科研、教学领域的得…
-
订购电话：
010-64034191 / 010-84021761
一、万能工具显微镜 19JPC参数
|
光学系统 |
有限远光学系统 | |||
|
观察方法 |
目镜筒 |
三目镜筒/标准C口 | ||
|
光学方式 |
反射光照明 | |||
|
物镜放大倍数标志值 |
1x |
3x |
5x | |
|
总放大倍数 |
用测角或轮廓目镜 |
10x |
30x |
50x |
|
用双像目镜 |
15x |
42x |
65x | |
|
物方视场（mm） |
用测角或轮廓目镜 |
Φ20 |
Φ6.6 |
Φ4 |
|
用双像目镜 |
Φ13 |
Φ4.7 |
Φ3 | |
|
工作距离（mm） |
用测角或轮廓目镜 |
81 |
90 |
65 |
|
用测角或轮廓目镜 |
47 |
85 |
63 | |
|
测量范围与分度值 |
▼1.测量范围与分度值 (1)X、Y坐标 测量范围：200*100mm 分度值：0.0005mm(19JPC型) (2)瞄准显微镜 升降行程:120mm 立臂倾斜范围:左右各15度 分度值:10分 照明光阑调节范围:Φ3~Φ3mm 分度值:1mm (3)测角目镜 角度测量范围:360度 分度值:1分 (4)轮廓目镜 角度测量范围:±7度 分度值:10分 圆弧分划板:曲率半径R0.1~100毫米 罗纹分划板:普通螺纹螺距t0.25~6毫米 梯形螺纹螺距t2~20毫米 (5)光学分度 测头直径:Φ3±0.1mm(实际直径的极限检定误 0.0005毫米) 测量力:8 - 14g 最大测量深度:15㎜ (6)玻璃台面尺寸:215×130㎜ (7)顶针架 最大夹持直径:φ100㎜ 最大夹持长度 被测件直径≤55mm时:750mm 被测件直径>55m:600mm (8)高顶针架 最大夹持直径:Φ180mm 最大夹持长度:600mm (9)V形架 左V形架前后调节范围:前后各5毫米 右V形架前后调节范围:向上15毫米向下3毫米 | |||
|
仪器精度 |
温度要求： (1) 作室的温度应为20℃±2℃ (2)工作室的温度变化每小时不超过1℃ (3)被测件和仪器的温差不超过0.5℃ 在满足所规定的温度要求的条件下，仪器有如下的保证： a.X、Y坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度： 19JPC：0级：（1+ L/100）um 式中L—测量长度，单位mm 仪器分划尺按修正表进行修正时：X不大于0.0025毫米 Y不大于0.0015毫米 b.测角目镜：测量角度的最大不准确度：不大于1分 c.双像目镜 合像的不稳定性：不大于0.0005毫米 合像的不正确性：不大于0.001毫米 d.光学分度头最大不准确度：不大于1分 e.光学分度台最大不准确度：不大于30秒 f.光学定位器 测量的不稳定性：不大于0.001毫米 测量的不准确度:不大于0.0015毫米 | |||
|
外型尺寸 |
980 *1020*640 | |||
|
重量 |
约250㎏ | |||
二、选购件
|
1 |
光学分度台 测量范围:360度 分度值(投影读数):10秒 玻璃台面直径:Φ106mm |
