标题：铸件在光学显微镜下球状石墨的特点有哪些
信息分类:站内新闻
作者:yiyi发布
时间:2013-12-14 1:13:19
将本页加入收藏
下一篇：截面铸件团片状石墨金相显微镜下观察有哪些特征
上一篇：金相定量分析需多次重复测量-图像分析技术帮忙
点击查看产品参数和报价--丨--
---
---
---
正文:
铸件在光学显微镜下球状石墨的特点有哪些
稀土镁球墨铸铁(球墨铸铁以一下简称球铁)的石墨形态，
常见的有六种，
包括:球状、团状、团片状、厚片状、开花状和枝晶状等;
随着化学成分、工艺条件等的变化而变动
什么是球状石墨

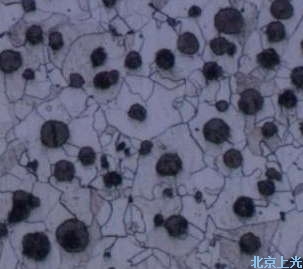

这是一种最理想的石墨，如图1所示。与纯镁处理比较，
加入稀土后，除小件、薄壁铸件以及采用包外孕育工艺浇铸的铸件
外，一般不易获得全部的球状石墨。
球状石墨的光学性能;显微镜低倍时，近似球状;高倍时，是一个边
数不多的多边形。典型的球状石墨，在明场下，呈辐射状，结构清
当铸件愈薄、石墨愈小时，球状石墨的外形就愈圆整。
另外，还有双球状、多球堆积状等形态，都可归于球状石墨的范围
要获得球状石墨，必须控制孕育处理、球化处理、原铁水的化
学成分、浇注温度、停留时间和冷却速度等各种条件。
其中，前两项是主要的。一般说来，在正常的孕育强度下，中小型铸件
中残余镁量为0.03-0.06%多和残余稀土量为0.02 -0.04%时，形成球
状石墨的可能性较大。
出自http://www.bjsgyq.com/北京显微镜百科
